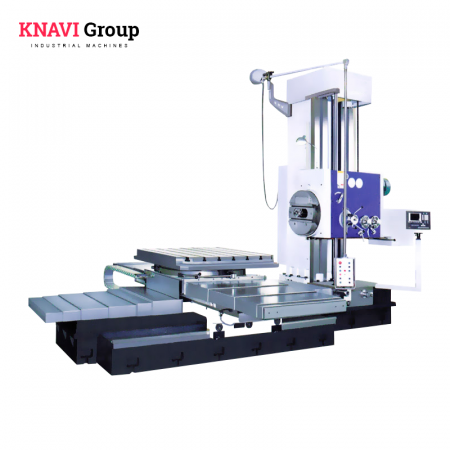

Горизонтально-расточный станок TX6111C/3
  • Горизонтально-расточный станок TX6111C/3

Горизонтально-расточный станок TX6111C/3

Страна производителя: Китай

Основные характеристики

  • Управление

    УЦИ

  • Длина стола

    1400 мм

  • Ширина стола

    1600 мм

  • Макс. нагрузка на стол

    10000 кг.

  • Диаметр шпинделя

    130 мм

  • Скорость шпинделя

    6.6 об./мин. — 755 об./мин.

  • Ход по оси X

    2000 мм

  • Ход по оси Y

    1600 мм

  • Ход по оси Z

    2000 мм

  • Ход по оси W

    900 мм

Похожие товары

Описание:

Горизонтально-расточный станок TX6111C/3

Станки являются современной версией универсальных расточных станков. Станки намного проще в управлении, чем универсальные станки, при этом точность перемещений обеспечивается оптическими линейками, что значительно повышает точность обработки. Осуществляют сверление, растачивание отверстий консольными и двухопорными оправками, фрезерование плоскостей (в том числе по прямоугольному контуру), нарезание резьб, обтачивание торцов и цилиндрических поверхностей с помощью радиального суппорта планшайбы.
Увеличена площадь рабочего стола и горизонтальное перемещение. На осях X/Y/Z используются прямолинейные направляющие, что обеспечивает высокую точность позиционирования.Горизонтально-расточной станок с УЦИ (обеспечивает контроль по 5-ти осям, но одновременно может работать только одной осью).


Основные характеристики

  • Тип: Горизонтальный фрезерно-расточный станок
  • Управление: УЦИ

Шпиндель

  • Диаметр шпинделя: 130 мм
  • Конус шпинделя: 7:24 ISO50
  • Скорость шпинделя: 6.6 об./мин. — 755 об./мин.
  • Количество скоростей: 18

Дополнительно

  • Управляемые оси: Ось X, Ось Y

Горизонтальный рабочий стол

  • Длина стола: 1400 мм
  • Ширина стола: 1600 мм
  • Макс. нагрузка на стол: 10000 кг.
  • Количество Т-пазов: 7 шт.
  • Ширина Т-паза: 28 мм

Радиальный суппорт

  • Диаметр: 670 мм
  • Скорость вращения планшайбы: 4.4 об./мин. — 165 об./мин.
  • Ход ползуна: 200 мм

Рабочее поле

  • Ход по оси X: 2000 мм
  • Ход по оси Y: 1600 мм
  • Ход по оси Z: 2000 мм
  • Ход по оси W: 900 мм
  • Вращение стола (Ось B): 4x90 °

Подачи

  • Быстрые подачи по X/Y/Z/W: 1700 мм/мин
  • Скорость подачи по X/Y/Z/W: 0.04 мм/мин — 6 мм/мин

Источник питания

  • Мощность двигателя шпинделя: 15 кВт

Габаритные размеры

  • Габаритные размеры: 7520х4560х4085 мм
  • Вес: 35000 кг.
