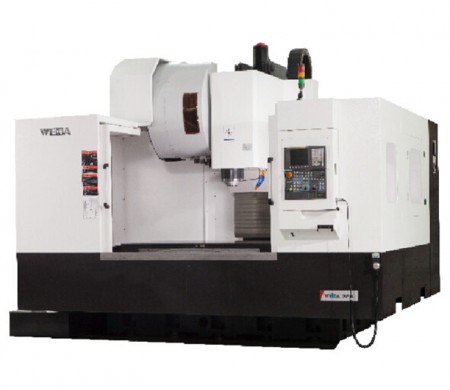

Вертикальный фрезерный обрабатывающий центр с ЧПУ VMC1500
  • Вертикальный фрезерный обрабатывающий центр с ЧПУ VMC1500

Вертикальный фрезерный обрабатывающий центр с ЧПУ VMC1500

Страна производителя: Китай

Основные характеристики

  • Бренд

    Weida

  • Тип

    Вертикальный фрезерный центр с ЧПУ

  • Тип ЧПУ

    Fanuc 0i MF5

  • Длина рабочего стола

    1700 мм

  • Ширина рабочего стола

    800 мм

  • Макс. нагрузка на стол

    1500 кг.

  • Частота вращения шпинделя

    40 об./мин. — 6000 об./мин.

  • Конус шпинделя

    BT50

  • Магазин устройства смены инструментов

    Магазин устройства смены инструментов с манипулятором

  • Вес

    13000 кг.

Похожие товары

Описание:

Обрабатывающий вертикальный фрезерный центр с ЧПУ VMC1500

Станок имеет высокую точность обработки, хорошую производительность и надежность. Шпиндель приводится в действие серводвигаетлем.

Данный станки подходят для следующих серийных и мелкосерийных работ:

  • фрезерование
  • сверление
  • развертывание
  • растачивание
  • обработка корпусных деталей, пресс форм и т.д.

Стандартная конфигурация:

  • линейные направляющие и ШВП HIWIN (Тайвань)
  • высокоточный шпиндель (Тайвань).
  • барабанный магазин смены инструментов
  • автоматическая система смазки



Основные характеристики

  • Тип: Вертикальный фрезерный центр с ЧПУ

Система управления

  • Тип ЧПУ: Fanuc 0i MF5

Шпиндель

  • Ориентация оси шпинделя: Вертикальный шпиндель
  • Частота вращения шпинделя: 40 об./мин. — 6000 об./мин.
  • Конус шпинделя: BT50
  • Расстояние шпиндель-стол: 160 мм — 860 мм

Дополнительно

  • Точность позиционирования: 0.005 мм
  • Точность повторения: 0.003 мм

Опции

  • Система прокачки СОЖ через шпиндель: -

Горизонтальный рабочий стол

  • Направляющие: Линейные направляющие
  • Длина рабочего стола: 1700 мм
  • Ширина рабочего стола: 800 мм
  • Продольный (ось X) ход стола: 1500 мм
  • Поперечный (ось Y) ход стола: 800 мм
  • Вертикальный (ось Z) ход стола: 700 мм
  • Ускоренные подачи по оси X: 18 м/мин.
  • Ускоренные подачи по оси Y: 18 м/мин.
  • Ускоренные подачи по оси Z: 15 м/мин.
  • Рабочие подачи: 0 мм/мин — 10000 мм/мин
  • Макс. нагрузка на стол: 1500 кг.

Т-пазы горизонтального стола

  • Количество Т-образных пазов: 5 шт.
  • Ширина T-образного паза: 22 мм
  • Глубина T-образного паза: 8 мм

Рабочий инструмент

  • Магазин устройства смены инструментов: Магазин устройства смены инструментов с манипулятором
  • Тип хвостовика инструмента: BT50
  • Макс. диаметр инструмента: 150 мм
  • Макс. длина инструмента: 300 мм
  • Макс. вес инструмента: 15 кг.
  • Время смены инструмента: 2.5 сек.

Источник питания

  • Мощность двигателя шпинделя: 15 кВт

Габаритные размеры

  • Габаритная длина: 4200 мм
  • Габаритная ширина: 3110 мм
  • Габаритная высота: 3110 мм
  • Вес: 13000 кг.
