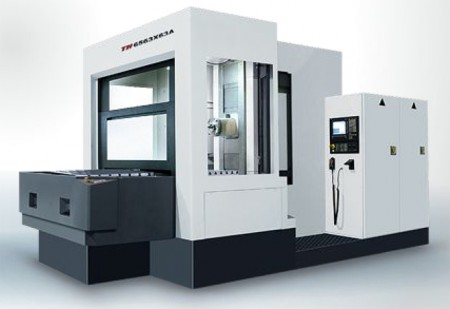

Горизонтальный фрезерный обрабатывающий центр TH6563x63
  • Горизонтальный фрезерный обрабатывающий центр TH6563x63

Горизонтальный фрезерный обрабатывающий центр TH6563x63

Страна производителя: Китай

Цена в городе: Москва

Выберите город:

Цена по запросу

Минимальная партия 1 шт.

Основные характеристики

  • Бренд

    SMTCL

  • Функции

    Фрезерование, Расточка, Сверление, Развертывание, Зенкование, Нарезание резьбы

  • Система ЧПУ

    Fanuc

  • Длина рабочего стола

    630 мм

  • Ширина рабочего стола

    630 мм

  • Макс. нагрузка на стол

    1200 кг.

  • Частота вращения шпинделя

    20 об./мин. — 5000 об./мин.

Похожие товары

Описание:

Горизонтальный фрезерно-расточный обрабатывающий центр TH6563x63

Подходит для механической обработки кубических, плоских, дисковых, корпусных и клапанных заготовок. Машина предназначена для фрезерования, сверления, растачивания, развертывания и зенкования. Стол можно оснащать дополнительными осями, в следствии чего возможны обработки деталей более сложной формы.

Широко применяются в автомобильной промышленности, прототипировании, металлообрабатывающих предприятих, в предприятиях ВПК, судостроении, а так же для изготовления сложных элементов медицинског оборудования, аэрокосмической отрасли, IT индустрии и т.д.



Основные характеристики

  • Функции: Фрезерование, Расточка, Сверление, Развертывание, Зенкование, Нарезание резьбы

Система управления

  • Система ЧПУ: Fanuc

Шпиндель

  • Ориентация оси шпинделя: Горизонтальный шпиндель
  • Привод шпинделя: Зубчатый редуктор
  • Частота вращения шпинделя: 20 об./мин. — 5000 об./мин.
  • Конус шпинделя: BT50

Дополнительно

  • Точность позиционирования: 0.008 мм
  • Точность повторения: 0.005 мм

Опции

  • Система прокачки СОЖ через шпиндель: -

Горизонтальный рабочий стол

  • Длина рабочего стола: 630 мм
  • Ширина рабочего стола: 630 мм
  • Продольный (ось X) ход стола: 1300 мм
  • Поперечный (ось Y) ход стола: 1000 мм
  • Вертикальный (ось Z) ход стола: 1000 мм
  • Ускоренные подачи по оси X: 20 м/мин.
  • Ускоренные подачи по оси Y: 20 м/мин.
  • Ускоренные подачи по оси Z: 18 м/мин.
  • Макс. нагрузка на стол: 1200 кг.

Рабочий инструмент

  • Магазин устройства смены инструментов: Магазин устройства смены инструментов цепного типа
  • Тип хвостовика инструмента: BT50
  • Макс. диаметр инструмента: 125 мм
  • Макс. длина инструмента: 400 мм
  • Макс. вес инструмента: 30 кг.
  • Время смены инструмента: 9 сек.

Источник питания

  • Общая мощность двигателя: 22 кВт
  • Мощность двигателя шпинделя: 17 кВт

Габаритные размеры

  • Габаритная длина: 7197 мм
  • Габаритная ширина: 4068 мм
  • Габаритная высота: 3557 мм
  • Вес: 22000 кг.
