Токарно-винторезный станок  CA6140
  • Токарно-винторезный станок  CA6140

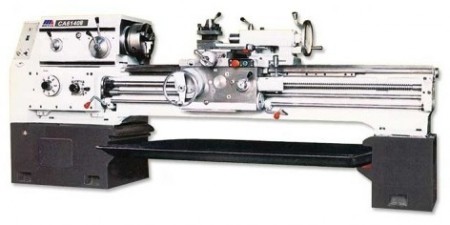

Токарно-винторезный станок CA6140

Страна производителя: Китай

Основные характеристики

  • Бренд

    SMTCL

  • Тип

    Токарно-винторезный станок

  • Расстояние между центрами

    1500 мм

  • Макс. диаметр обработки над станиной

    400 мм

  • Макс. диаметр обработки над суппортом

    210 мм

  • Диапазон оборотов шпинделя (при 50Гц)

    10 об./мин. — 1400 об./мин.

  • Перемещение верхней салазки суппорта

    140 мм

  • Перемещение поперечной салазки

    90 мм

Похожие товары

Описание:

Токарно-винторезный станок CA6140, SMTCL, Китай.

Серия CA представляет собой линейку стандартных токарно-винторезных горизонтальных станков. Предназначены для протачивания и обтачивания цилиндрических заготовок, в том числе конических форм или иных допустимых при токарной обработке форм, нарезания различных видов резьб (в т.ч. модульных и дуюймовых).

Линейка станков включает в себя следующие модели:

  • CA6140 (Диаметр обработки над станиной 400 мм, РМЦ 750мм/1000мм/1500мм/2000мм)
  • CA6240 (Диаметр обработки над станиной 400 мм, РМЦ 750мм/1000мм/1500мм/2000мм)
  • CA6150 (Диаметр обработки над станиной 500 мм, РМЦ 750мм/1000мм/1500мм/2000мм)
  • CA6250 (Диаметр обработки над станиной 500 мм, РМЦ 750мм/1000мм/1500мм/2000мм)
  • CA6161 (Диаметр обработки над станиной 610 мм, РМЦ 750мм/1000мм/1500мм/2000мм)
  • CA6261 (Диаметр обработки над станиной 610 мм, РМЦ 750мм/1000мм/1500мм/2000мм)



Основные характеристики

  • Тип: Токарно-винторезный станок
  • с ЧПУ: -

Производительность

  • Расстояние между центрами: 1500 мм
  • Ширина станины: 400 мм
  • Макс. диаметр обработки над станиной: 400 мм
  • Макс. диаметр обработки над суппортом: 210 мм
  • Макс. длина обработки: 1500 мм

Передняя бабка

  • Размер конусного отверстия шпинделя (по Морзе): КМ5
  • Диаметр сквозного отверстия шпинделя: 80 мм
  • Диапазон оборотов шпинделя (при 50Гц): 10 об./мин. — 1400 об./мин.
  • Кол-во скоростей оборотов шпинделя: 21

Задняя бабка

  • Ход пиноли задней бабки: 150 мм
  • Внутренний конус пиноли задней бабки (по Морзе): КМ5
  • Диаметр сквозного отверстия пиноли: 75 мм

Рабочее поле

  • Диапазон продольных подач: 0.11 мм/об. — 1.6 мм/об.
  • Диапазон поперечных подач: 0.05 мм/об. — 0.8 мм/об.
  • Поперечное (X) ускоренное перемещение: 2 мм/мин
  • Продольное (Z) ускоренное перемещение: 4 мм/мин
  • Шаг нарезания дюймовой резьбы: 1.5 резьба/дюйм — 24 резьба/дюйм
  • Шаг нарезания метрической резьбы: 1 мм — 192 мм
  • Перемещение верхней салазки суппорта: 140 мм
  • Перемещение поперечной салазки: 90 мм

Рабочий инструмент

  • Размер рабочего инструмента: 25 мм

Источник питания

  • Мощность двигателя: 7.5 кВт
  • Напряжение: 380 В
  • Фазность: Трехфазный

Габаритные размеры

  • Габаритная длина: 3168 мм
  • Габаритная ширина: 1000 мм
  • Габаритная высота: 1270 мм
  • Вес: 2220 кг.
