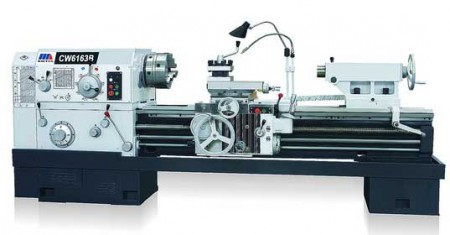

Горизонтальный токарный станок CW6163B/1500
  • Горизонтальный токарный станок CW6163B/1500

Горизонтальный токарный станок CW6163B/1500

Страна производителя: Китай

Основные характеристики

  • Бренд

    SMTCL

  • Тип

    Токарно-винторезный станок

  • Расстояние между центрами

    1500 мм

  • Макс. диаметр обработки над станиной

    630 мм

  • Макс. диаметр обработки над суппортом

    350 мм

  • Диапазон оборотов шпинделя (при 50Гц)

    8 об./мин. — 1000 об./мин.

  • Перемещение верхней салазки суппорта

    200 мм

Похожие товары

Описание:

Токарно-винторезные станки серии CW6163B  (улучшенный аналог рязанского станка 16К40) фирмы SMTCL Осуществляют для широкой спектр токарных работ:

  • точение наружных и внутренних цилиндрических поверхностей, конических поверхностей, а также других поверхностей вращения;
  • нарезание различных видов метрической, дюймовой, цилиндрической резьбы в т.ч. с конусной линейкой;
  • подрезка торца, сверление и рассверливание отверстий, точение канавок.

Максимальная точность обработки достигает IT7, шероховатость обработанной поверхности до Ra1,6.
Станины токарных станков CW6163B более широкие, чем у обычных станков, что обеспечивает большую жесткость.

Станки могут идти с выемкой в станине -ГАП, могут быть укомплектованы системой УЦИ.

Станок отличается высокой мощностью, высокой жесткостью, высокая скорость вращения шпинделя в широком диапазоне.

Токарно-винторезные станки серии CW6163B  (улучшенный аналог рязанского станка 16К40) фирмы SMTCL Осуществляют для широкой спектр токарных работ:

  • точение наружных и внутренних цилиндрических поверхностей, конических поверхностей, а также других поверхностей вращения;
  • нарезание различных видов метрической, дюймовой, цилиндрической резьбы в т.ч. с конусной линейкой;
  • подрезка торца, сверление и рассверливание отверстий, точение канавок.

Максимальная точность обработки достигает IT7, шероховатость обработанной поверхности до Ra1,6.
Станины токарных станков CW6163B более широкие, чем у обычных станков, что обеспечивает большую жесткость.

Станки могут идти с выемкой в станине -ГАП, могут быть укомплектованы системой УЦИ.

Станок отличается высокой мощностью, высокой жесткостью, высокая скорость вращения шпинделя в широком диапазоне.

Токарно-винторезные станки серии CW6163B  (улучшенный аналог рязанского станка 16К40) фирмы SMTCL Осуществляют для широкой спектр токарных работ:

  • точение наружных и внутренних цилиндрических поверхностей, конических поверхностей, а также других поверхностей вращения;
  • нарезание различных видов метрической, дюймовой, цилиндрической резьбы в т.ч. с конусной линейкой;
  • подрезка торца, сверление и рассверливание отверстий, точение канавок.

Максимальная точность обработки достигает IT7, шероховатость обработанной поверхности до Ra1,6.
Станины токарных станков CW6163B более широкие, чем у обычных станков, что обеспечивает большую жесткость.

Станки могут идти с выемкой в станине -ГАП, могут быть укомплектованы системой УЦИ.

Станок отличается высокой мощностью, высокой жесткостью, высокая скорость вращения шпинделя в широком диапазоне.

Токарно-винторезные станки серии CW6163B  (улучшенный аналог рязанского станка 16К40) фирмы SMTCL Осуществляют для широкой спектр токарных работ:

  • точение наружных и внутренних цилиндрических поверхностей, конических поверхностей, а также других поверхностей вращения;
  • нарезание различных видов метрической, дюймовой, цилиндрической резьбы в т.ч. с конусной линейкой;
  • подрезка торца, сверление и рассверливание отверстий, точение канавок.

Максимальная точность обработки достигает IT7, шероховатость обработанной поверхности до Ra1,6.
Станины токарных станков CW6163B более широкие, чем у обычных станков, что обеспечивает большую жесткость.

Станки могут идти с выемкой в станине -ГАП, могут быть укомплектованы системой УЦИ.

Станок отличается высокой мощностью, высокой жесткостью, высокая скорость вращения шпинделя в широком диапазоне.

Токарно-винторезные станки серии CW6163B  (улучшенный аналог рязанского станка 16К40) фирмы SMTCL Осуществляют для широкой спектр токарных работ:

  • точение наружных и внутренних цилиндрических поверхностей, конических поверхностей, а также других поверхностей вращения;
  • нарезание различных видов метрической, дюймовой, цилиндрической резьбы в т.ч. с конусной линейкой;
  • подрезка торца, сверление и рассверливание отверстий, точение канавок.

Максимальная точность обработки достигает IT7, шероховатость обработанной поверхности до Ra1,6.
Станины токарных станков CW6163B более широкие, чем у обычных станков, что обеспечивает большую жесткость.

Станки могут идти с выемкой в станине -ГАП, могут быть укомплектованы системой УЦИ.

Станок отличается высокой мощностью, высокой жесткостью, высокая скорость вращения шпинделя в широком диапазоне.

Токарно-винторезные станки серии CW6163B  (улучшенный аналог рязанского станка 16К40) фирмы SMTCL Осуществляют для широкой спектр токарных работ:

  • точение наружных и внутренних цилиндрических поверхностей, конических поверхностей, а также других поверхностей вращения;
  • нарезание различных видов метрической, дюймовой, цилиндрической резьбы в т.ч. с конусной линейкой;
  • подрезка торца, сверление и рассверливание отверстий, точение канавок.

Максимальная точность обработки достигает IT7, шероховатость обработанной поверхности до Ra1,6.
Станины токарных станков CW6163B более широкие, чем у обычных станков, что обеспечивает большую жесткость.

Станки могут идти с выемкой в станине -ГАП, могут быть укомплектованы системой УЦИ.

Станок отличается высокой мощностью, высокой жесткостью, высокая скорость вращения шпинделя в широком диапазоне.

Токарно-винторезные станки серии CW6163B  (улучшенный аналог рязанского станка 16К40) фирмы SMTCL Осуществляют для широкой спектр токарных работ:

  • точение наружных и внутренних цилиндрических поверхностей, конических поверхностей, а также других поверхностей вращения;
  • нарезание различных видов метрической, дюймовой, цилиндрической резьбы в т.ч. с конусной линейкой;
  • подрезка торца, сверление и рассверливание отверстий, точение канавок.

Максимальная точность обработки достигает IT7, шероховатость обработанной поверхности до Ra1,6.
Станины токарных станков CW6163B более широкие, чем у обычных станков, что обеспечивает большую жесткость.

Станки могут идти с выемкой в станине -ГАП, могут быть укомплектованы системой УЦИ.

Станок отличается высокой мощностью, высокой жесткостью, высокая скорость вращения шпинделя в широком диапазоне.

Токарно-винторезные станки серии CW6163B  (улучшенный аналог рязанского станка 16К40) фирмы SMTCL Осуществляют для широкой спектр токарных работ:

  • точение наружных и внутренних цилиндрических поверхностей, конических поверхностей, а также других поверхностей вращения;
  • нарезание различных видов метрической, дюймовой, цилиндрической резьбы в т.ч. с конусной линейкой;
  • подрезка торца, сверление и рассверливание отверстий, точение канавок.

Максимальная точность обработки достигает IT7, шероховатость обработанной поверхности до Ra1,6.
Станины токарных станков CW6163B более широкие, чем у обычных станков, что обеспечивает большую жесткость.

Станки могут идти с выемкой в станине -ГАП, могут быть укомплектованы системой УЦИ.

Станок отличается высокой мощностью, высокой жесткостью, высокая скорость вращения шпинделя в широком диапазоне.

Токарно-винторезные станки серии CW6163B  (улучшенный аналог рязанского станка 16К40) фирмы SMTCL Осуществляют для широкой спектр токарных работ:

  • точение наружных и внутренних цилиндрических поверхностей, конических поверхностей, а также других поверхностей вращения;
  • нарезание различных видов метрической, дюймовой, цилиндрической резьбы в т.ч. с конусной линейкой;
  • подрезка торца, сверление и рассверливание отверстий, точение канавок.

Максимальная точность обработки достигает IT7, шероховатость обработанной поверхности до Ra1,6.
Станины токарных станков CW6163B более широкие, чем у обычных станков, что обеспечивает большую жесткость.

Станки могут идти с выемкой в станине -ГАП, могут быть укомплектованы системой УЦИ.

Станок отличается высокой мощностью, высокой жесткостью, высокая скорость вращения шпинделя в широком диапазоне.

Токарно-винторезные станки серии CW6163B  (улучшенный аналог рязанского станка 16К40) фирмы SMTCL Осуществляют для широкой спектр токарных работ:

  • точение наружных и внутренних цилиндрических поверхностей, конических поверхностей, а также других поверхностей вращения;
  • нарезание различных видов метрической, дюймовой, цилиндрической резьбы в т.ч. с конусной линейкой;
  • подрезка торца, сверление и рассверливание отверстий, точение канавок.

Максимальная точность обработки достигает IT7, шероховатость обработанной поверхности до Ra1,6.
Станины токарных станков CW6163B более широкие, чем у обычных станков, что обеспечивает большую жесткость.

Станки могут идти с выемкой в станине -ГАП, могут быть укомплектованы системой УЦИ.

Станок отличается высокой мощностью, высокой жесткостью, высокая скорость вращения шпинделя в широком диапазоне.

Токарно-винторезные станки серии CW6163B  (улучшенный аналог рязанского станка 16К40) фирмы SMTCL Осуществляют для широкой спектр токарных работ:

  • точение наружных и внутренних цилиндрических поверхностей, конических поверхностей, а также других поверхностей вращения;
  • нарезание различных видов метрической, дюймовой, цилиндрической резьбы в т.ч. с конусной линейкой;
  • подрезка торца, сверление и рассверливание отверстий, точение канавок.

Максимальная точность обработки достигает IT7, шероховатость обработанной поверхности до Ra1,6.
Станины токарных станков CW6163B более широкие, чем у обычных станков, что обеспечивает большую жесткость.

Станки могут идти с выемкой в станине -ГАП, могут быть укомплектованы системой УЦИ.

Станок отличается высокой мощностью, высокой жесткостью, высокая скорость вращения шпинделя в широком диапазоне.

Токарно-винторезные станки серии CW6163B  (улучшенный аналог рязанского станка 16К40) фирмы SMTCL Осуществляют для широкой спектр токарных работ:

  • точение наружных и внутренних цилиндрических поверхностей, конических поверхностей, а также других поверхностей вращения;
  • нарезание различных видов метрической, дюймовой, цилиндрической резьбы в т.ч. с конусной линейкой;
  • подрезка торца, сверление и рассверливание отверстий, точение канавок.

Максимальная точность обработки достигает IT7, шероховатость обработанной поверхности до Ra1,6.
Станины токарных станков CW6163B более широкие, чем у обычных станков, что обеспечивает большую жесткость.

Станки могут идти с выемкой в станине -ГАП, могут быть укомплектованы системой УЦИ.

Станок отличается высокой мощностью, высокой жесткостью, высокая скорость вращения шпинделя в широком диапазоне.

Основные характеристики

  • Тип: Токарно-винторезный станок
  • с ЧПУ: -

Производительность

  • Расстояние между центрами: 1500 мм
  • Макс. диаметр обработки над станиной: 630 мм
  • Макс. диаметр обработки над суппортом: 350 мм
  • Макс. длина обработки: 1500 мм

Передняя бабка

  • Размер конусного отверстия шпинделя (по Морзе): КМ5
  • Диаметр сквозного отверстия шпинделя: 104 мм
  • Диапазон оборотов шпинделя (при 50Гц): 8 об./мин. — 1000 об./мин.
  • Кол-во скоростей оборотов шпинделя: 18

Задняя бабка

  • Ход пиноли задней бабки: 250 мм
  • Внутренний конус пиноли задней бабки (по Морзе): КМ5

Рабочее поле

  • Диапазон продольных подач: 0.1 мм/об. — 1.52 мм/об.
  • Шаг нарезания дюймовой резьбы: 1 резьба/дюйм — 14 резьба/дюйм
  • Шаг нарезания метрической резьбы: 1 мм — 240 мм
  • Перемещение верхней салазки суппорта: 200 мм
  • Перемещение нижней салазки: 315 мм

Источник питания

  • Мощность двигателя: 11 кВт
  • Напряжение: 380 В
  • Фазность: Трехфазный

Габаритные размеры

  • Габаритная длина: 3690 мм
  • Габаритная ширина: 1380 мм
  • Габаритная высота: 1720 мм
  • Вес: 3700 кг.
