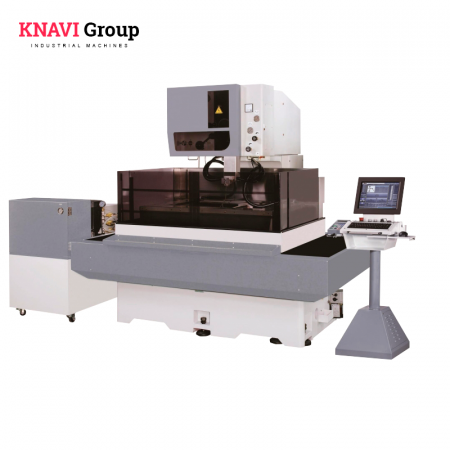

Электроэрозионный проволочно-вырезной станок PW-600F
Особенности:
1. Жесткая конструкция.
- Корпус станка имеет жесткую Т-образную конструкцию, что уменьшает нагрузку на рабочий стол, температурную деформацию и улучшает точность обработки.
2. Функциональные оси U, V и шпиндель повышенной жесткости.
- Оси U, V, Z, находящиеся на верхней колонне увеличивают жесткость и обеспечивают стабильную точную обработку.
3. Проволочный приемник.
- Проволочный приемник оснащен японским серводвигателем переменного тока Panasonic (устройство автоматической заправки проволоки), магнитной муфтой, двигателем возврата проволоки и уловителем проволоки. Проволочный приемник можно регулировать для защиты от вибраций и, как следствие, нестабильной работы.
- Система подачи проволоки включает устройство постоянного натяжения, которое обеспечивает стабильное натяжение проволоки.
4. Высокоточные направляющие качения и сервопривод.
- В станке используются высокоточные направляющие качения, объединенные с запатентованной линейной и блочной конструкцией.
- Для осей X и Y используется вместительная прочная конструкция.
5. Система автоматической заправки проволоки (AWT).
- Система автоматической заправки проволоки использует электрический ток для плавки проволоки.
- В стандартный электроэрозионный проволочно-вырезной станок компании Prompt можно легко заправить латунную проволоку диаметром 0,15 мм.
6. Компенсация окружности, угла и расхода проволоки.
- Для повышения точности пользователь может активировать компенсацию окружности, угла и расхода проволоки, настроив соответствующим образом значение компенсации (значение D) без последующего использования G-кода.
7. Функции G-кода.
В дополнение к стандартным G-кодам, используемым в контроллерах электроэрозионных проволочно-вырезных станках компании PROMPT, мы добавили новые G-коды:
- G9: Значение интерполяции верхних и нижних отклонений, программа – G01, вспомогательное значение – G02
- G10: Значение интерполяции верхних и нижних отклонений, программа – G01, вспомогательное значение – G03
Доступны к использованию коды интерполяции верхних и нижних отклонений G01, X, Y, U, V, K, L.
8. Вспомогательная функция обработки углов, включающая пять способов.
В сравнении с другими электроэрозионными проволочно- вырезными станками станки компании PROMPT оснащены вспомогательными функциями:
- 0 – точка пересечения.
- < 90° Касательная линия.
- < 90° Линия окружности.
- Касательная линия.
- Линия окружности.
Также имеется функция расчета угла для улучшения условий резания углов.
Кроме того, функция расчета внутренней, наружной и круговой траектории для улучшения условий резания по окружности.
9. Разработанная компанией PROMPT электрическая схема с микропроволокой из поликристаллического алмаза.
- По причине отсутствия на внутреннем рынке станков, способных обрабатывать материал из ПКА, мы разработали собственную электрическую схему с микропроволокой из поликристаллического алмаза (0,05 -0,10 мм), чтобы соответствовать современным требованиям промышленности.
- Режущие инструменты с поликристаллическим алмазом находят широкое применение в промышленности, особенно в области высоких технологий: в фотоэлектрической энергетике, прецизионном станкостроении, в автомобилестроении, мотоциклетной промышленности, изготовлении оптического стекла, изготовлении потребительской электроники, компонентов ИС.
- Изготавливаемые детали: колеса из металлических сплавов, поршни, оптическое стекло для производства форм, резка жидкокристаллического стекла, корпусы мобильных телефонов, матрицы, обрезка кромок печатных плат.
Стандартная комплектация
- Автоматическое устройство вертикального выравнивания
- Силовые контакты
- Фильтры
- Зажимной инструмент
- Направляющая проволоки (0,25 мм)
- Латунная проволока (0,25 мм)
- Ионообменная смола
- Инструментальный ящик
- Руководство по эксплуатации
Дополнительные опции.
- Направляющая проволоки (0,1 ~ 0,3 мм)
- Программное обеспечение CAD/CAM
- Зажимные приспособления 3R (Erowa)
- Комплект водяных сопел с углом наклона 22,5о
- Система автоматической заправки проволоки (AWT)
- Параллельный прут (для установки заготовки)
- Система автоматической подрезки проволоки
- Профессиональная электрическая схема с использованием поликристаллического алмаза
- Охладитель воды
- Регулятор мощности
- Измеритель натяжения
- Измеритель скорости проволоки
- Измеритель скорости проволоки
- Линейные шкалы осей X и Y
