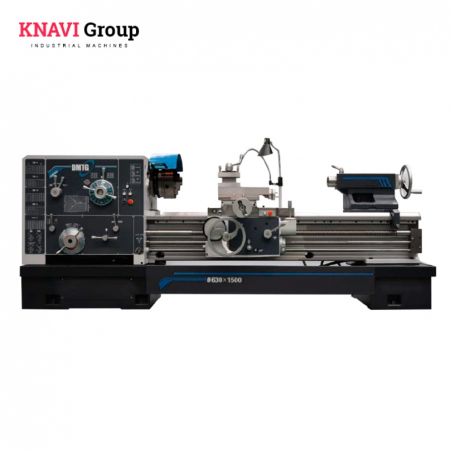

Токарно-винторезный станок CW6263E
  • Токарно-винторезный станок CW6263E

Токарно-винторезный станок CW6263E

Страна производителя: Китай

Основные характеристики

  • Бренд

    DMTG

  • Расстояние между центрами

    5000 мм

  • Макс. диаметр обработки над станиной

    630 мм

  • Макс. диаметр обработки над суппортом

    350 мм

  • Диаметр сквозного отверстия шпинделя

    100 мм

  • Диапазон оборотов шпинделя (при 50Гц)

    7.5 об./мин. — 1000 об./мин.

  • Вес

    6650 кг.

Похожие товары

Описание:

Универсальный токарно-винторезный станок CW6263E, DMTG, Китай

Универсальные токарные станки серии CW (DMTG, Китай) применяются для проведения различных токарных опреаци, таких как обработка цилиндрических заготовок, обточка торца, внешних и внутренних конусов и других деталей, а также нарезание широкого диапазона модульных, метрических, дюймовых, и питчевых резьб. Он может также использоваться для отрезки заготовок, проточки канавок или фрезерования. Если станок с выемкой то в таком случае диапазон обработки может быть расширен, вследствие чего данный станок используется для обработки заготовок сложной геометрии или заготовок типа дисков.

Особенности:

  • Большое отверстие шпинделя 105 мм / 130 мм
  • Диаметр обработки над станиной от 630 мм до 1000 мм
  • Цельнолитая чугунная станина с РМЦ от 1000мм до 6000мм
  • Закаленные и шлифованные направляющие
  • Высокий крутящий момент шпинделя.



Основные характеристики

  • Тип: Токарно-винторезный станок
  • с ЧПУ: -

Производительность

  • Расстояние между центрами: 5000 мм
  • Макс. диаметр обработки над станиной: 630 мм
  • Макс. диаметр обработки над суппортом: 350 мм
  • Макс. диаметр обработки над выемкой станины: 800 мм
  • Макс. длина обработки: 5000 мм
  • Макс. вес заготовки: 2000 кг.

Передняя бабка

  • Головка шпинделя: C11
  • Размер конусного отверстия шпинделя (по Морзе): КМ6
  • Зажимной патрон : 315
  • Диаметр сквозного отверстия шпинделя: 100 мм
  • Диапазон оборотов шпинделя (при 50Гц): 7.5 об./мин. — 1000 об./мин.
  • Кол-во скоростей оборотов шпинделя: 18
  • Макс. крутящий момент на шпинделе: 2400 Н⋅м

Задняя бабка

  • Ход пиноли задней бабки: 240 мм
  • Внутренний конус пиноли задней бабки (по Морзе): КМ6
  • Диаметр пиноли: 100 мм

Рабочее поле

  • Диапазон продольных подач: 0.1 мм/об. — 1.52 мм/об.
  • Диапазон поперечных подач: 0.05 мм/об. — 0.76 мм/об.
  • Шаг нарезания дюймовой резьбы: 28 резьба/дюйм — 1 резьба/дюйм
  • Шаг нарезания метрической резьбы: 0.5 мм — 240 мм
  • Шаг нарезания модульной резьбы: 0.5 — 120
  • Перемещение верхней салазки суппорта: 200 мм

Рабочий инструмент

  • Размер рабочего инструмента: 30 мм

Источник питания

  • Мощность двигателя: 11 кВт
  • Напряжение: 380 В
  • Фазность: Трехфазный

Габаритные размеры

  • Габаритная длина: 7120 мм
  • Габаритная ширина: 1430 мм
  • Габаритная высота: 1830 мм
  • Вес: 6650 кг.
